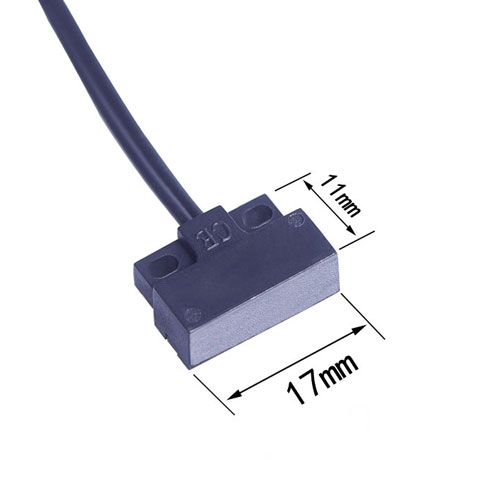

FPS-1711
电气参数：10W/100V/0.5A
防护等级：IP65
一、订购说明
1、本公司生产的接近开关均采用国外知名品牌原装正品干簧管，具有高可靠性、长寿命等特点；
2、我们可以根据客户参数要求选用相应的干簧管。因选用不同型号干簧管，产品价格也会有差异，请在订购前和我们销售人员进行确认！
3、相配套的磁铁可以由客户自行购买，或者由我们提供。如由我们提供，请在订购时告知导通距离要求。
二、产品说明
1、接近开关/门磁开关/计数器是由一个干簧管（磁簧开关）和一块永磁铁组成。它们分别封装在一塑料外壳内加以保护并使之易于安装。
2、触点形式有常开型(Form A)、常闭型(Form B)和常开/常闭转换型(Form C) 3种。动作距离范围为3~25mm。客户可自定义动作距离、线长以及端子规格。
3、干簧接近传感器/干簧接近开关尺寸紧凑、密封设计、无运动部件和无待机功率消耗，能在恶劣环境中工作，性能稳定，电气寿命可达1百万次以上。因此被广泛用于各种家用电器、安防系统、门禁系统、安全互锁、位置定位以及设备自动化等领域。
三、技术参数
1、除非特别说明，选用的干簧管开关参数为常开型，10W/100V/0.5A。
2、电线规格、端子型号可根据客户要求定制。
|
技术参数 |
|||
|
干簧管代码Code - XXX |
70A |
80A |
|
|
触点形式 |
Form A |
Form A |
|
|
开关功率 |
W - Max. |
10 |
5 |
|
开关电压 |
V - Max. |
170 |
175 |
|
击穿电压 |
V - Min. |
210 |
230 |
|
开关电流 |
A - Max. |
0.5 |
0.35 |
|
负载电流 |
A - Max. |
0.5 |
0.5 |
|
接触阻抗 |
W- Max. |
0.2 |
0.2 |
|
绝缘电阻 |
W- Min. |
1012 |
1012 |
|
工作温度 |
°C |
-40 ~ +85 |
|
| 防护等级 |
IP65 |
||
|
外壳材料 |
ABS |
||
|
电线规格 |
UL1007 - AWG24 PVC |
||

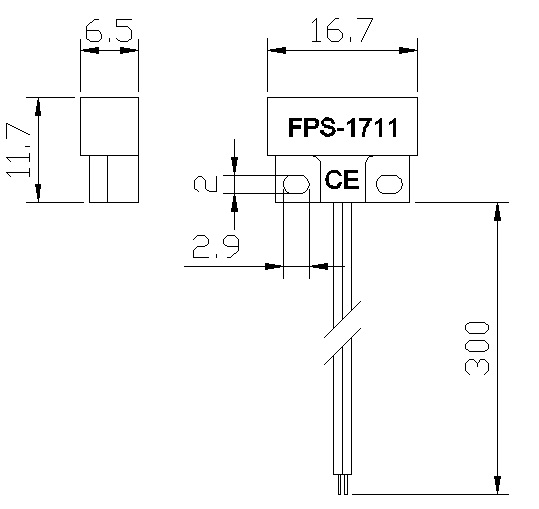

四、产品尺寸
五、型号订购信息
FPS-1711-XXX-LLL-TTT
其中：
- XXX： 干簧管选型代码（见技术参数表）
- LLL：电线长度。如出线长度需要300mm，则LLL: 300
- TTT：端子型号。
举例说明：
FPS-1711-70A-300-XH2.54
- 塑料外壳：1711 （见产品图纸）
- 干簧管选用代码：70A (技术参数见上表）
- 电线长度：300mm
- 端子型号：XH-2.54
