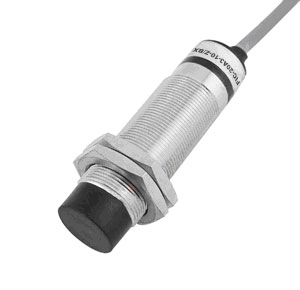

FIC-20A3-10-□

安装方式：屏蔽式
检测距离：10mm ± 10%
标准检测物体：铁30*30*1mm
材质：外壳：黄铜镀镍检测面：ABS

产品信息：FIC-20A3-10-□

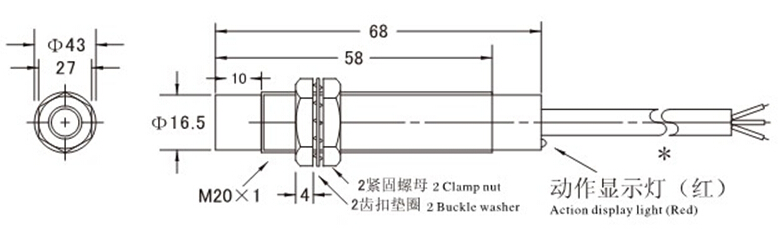

尺寸
安装方式				屏蔽式
型号	直流型	NPN	NO	FIC-20A3-10-Z/BX
			NC	FIC-20A3-10-Z/AX
			NO+NC	FIC-20A3-10-Z/CX
		PNP	NO	FIC-18A3-10-Z/BY
			NO	FIC-20A3-10-Z/AY
			NO+NC	FIC-20A3-10-Z/CY
		二线	NO	FIC-20A3-10-Z/EX
			NC	FIC-20A3-10-Z/DX
	交流型	二线	NO	FIC-20A3-10-J/EZ
			NC	FIC-20A3-10-J/DZ
		三线	NO+NC	FIC-20A3-10-J/EDZ
检测距离				10mm ± 10%
设定距离				0—8mm
滞后距离				检测距离的10%以下
检测物体				磁性金属（非磁性金属时检测距离减小）
标准检测物体				铁30301mm
响应频率				DC:0.5kHz AC:25Hz
电源电压				直流型：DC12—24V(6-36V)脉动（P-P）10%以下，
				交流型：AC110—220V(36—250V)50/60Hz
耐电压				AC1000V 50/60Hz 1min充电部分与外壳间
电压的影响				额定电源电压范围±15%以内、额定电源电压值时±10%检测距离以内
消耗电流				N.P型：13mA以下，D型：0.8mA以下，A型：1.7mA以下
控制输出				N.P型：300mA以下，D型：200mA以下，A型：400mA以下
回路保护				N.P.D型：逆连接保护、浪涌吸收、负载短路保护，A型：浪涌吸收
环境温、湿度				动作时、保存时：各-30—+65℃
				（不结冰、不结霜），动作时、保存时：各35—95%RH
温度的影响				温度范围-30—+65℃，+23℃时、±15%检测距离以内
				温度范围-25—+60℃，+23℃时、±10%检测距离以内
绝缘阻抗				50MΩ以上（DC500兆欧表）充电部分与外壳间
材质				外壳：黄铜镀镍检测面：ABS
保护构造				IP67（IEC规格）
