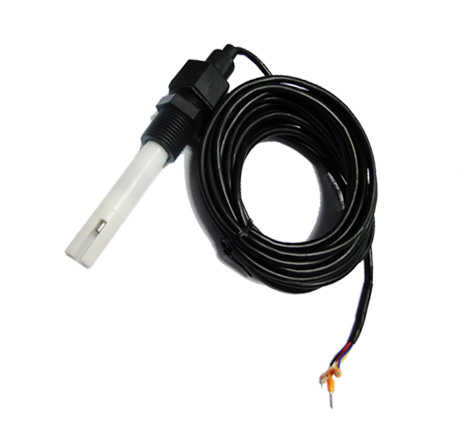

电导率电极

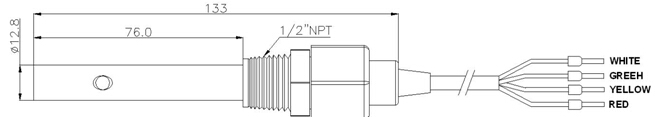

一、电极尺寸

二、电极常见的安装方式

安装传感器是一项十分慎重的工作，不正常的安装形式不能获得满意的测量数据，请安装传感器时一定要认真选择安装部位，推敲安装方式，以免造成测量数据失真。

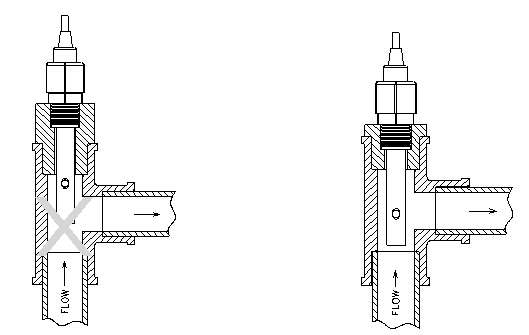

  1）图A中电极接头太长，伸入部分过短，传感器内容易形成死腔，造成测量误差，应按图B安装(向FLOW=水流方向深入)。

                     图A  错误安装方式                                             图B正确安装方式

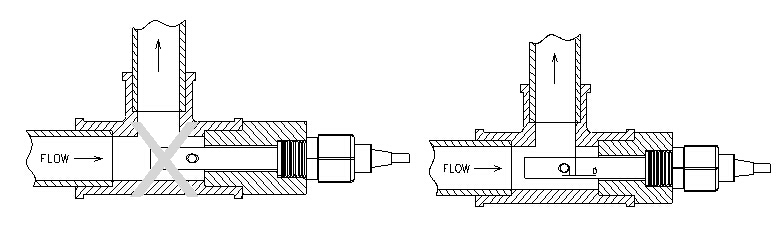

2）图A安装方式会使电导池形成空气腔引起测量误差和不稳定，应按图B安装。







             图A  错误安装方式                                     图B正确安装方式为电导池小圆孔位于出水窗口内

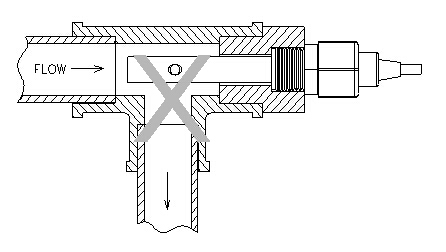

3）其它的常见错误安装方式。



                             会因水流不能保证满管 或高处积气而造成测量误差或不稳定



三、常安装注意事项以及维护保养

1）电导池应安装在管路中流速稳定且不易产生气泡处，可以采用旁流的方式安装，以免测量不准确。

2）同心管状电极平装、斜向安装或竖向安装都要使其前端迎向FLOW方向安装，并深入至流动水体；其他结构形状的电极防止侧向安装时在测量室因湍流产生的疏空压力造成测量数据紊乱。

3）测量信号属微弱电信号，其采集电缆必须独立走线，禁止和动力线、控制线连接在同一组电缆接头或端子板中，禁止与动力和控制线一同穿管和绑扎，以免干扰测量或破损时击穿仪表测量单元。

4）出厂前电极的线缆为标准定长且为专用电缆，测量电缆需加长时，请在供货前与制造商约定。

5）安装时请保持电极测量部分清洁，不要用手或不洁物体直接接触表面，接触油污和脂、胶类物体后会在很长时间内不能测得准确数值。

6）电导池属于精密测量部件，不可分解，不可改变电极形状和尺寸，也不可用强酸、碱清洗、浸泡以及机械刮蹭，这些操作都会导致电极常数改变，影响系统的测量准确度。

7）测量电缆为专用线缆，不可随意更换其它规格的线缆，所有不按要求的私自改接、改动都会造成测量错误。

8）为保证安装操作安全，在安装完毕检查无误后再接通电源。
